מהו שסתום פנאומטי?





שסתום פנאומטי הוא מכשיר השולט בזרימת האוויר או גזים אחרים במערכת פנאומטית. הם ידועים גם כשסתומי בקרת כיוונים. שסתומים פניאומטיים פועלים על ידי שליטה באוויר או בגז במקור וויסות מעברם לצינורות, צינורות או מכשירים. הם יכולים גם לשלוט בזרימת האוויר בכיוון אחד אך לא אחר.



כיצד פועל שסתום פנאומטי?





שסתומי בקרה פנאומטיים יכולים להפחית לחץ בצורה מבוקרת בעזרת מפעילים ומנחים עם בקר להפעלתם. בקרים מסוגלים לחוש את תנודות הלחץ והם יכולים לווסת את אות אספקת האוויר למנח הפנאומטי. מתקן פנאומטי יספק אוויר לסרעפת ופותח שסתום. קפיצים משמשים ככוח מנוגד הגורם לשסתומים להיסגר עם אובדן או הפחתת לחץ האוויר המופעל על הסרעפת. שסתומי בקרה פנאומטיים נמצאים בשימוש נרחב בתעשיות רבות.


מפרטים נפוצים של שסתום פנאומטי
1

לחץ הפעלה או טווח לחץ:כמות הלחץ או טווח הלחצים (לדוגמה ב-psi, Bars או Pa) שהשסתום מדורג לטפל בהם.

2

אמצעי הפעלה:סוגי המדיה שהשסתום יכול לשלוט עליהם בבטחה. ברוב המקרים, זה יהיה אוויר דחוס.

3

   קיבולת זרימה או מקדם זרימה:מדד ליכולת של השסתום לנוע או להזרים דרכו אוויר, כאשר מקדם הזרימה (Cv) מייצג את קבוע המידתיות בין קצב הזרימה ללחץ ההפרש.

4

קצב מחזור:המספר המרבי של מחזורי שסתומים שבהם השסתום יכול לפעול ליחידת זמן.

5

זמן תגובה:משך הזמן הנדרש לשסתום להחליף מצבים או מצבים לאחר הפעלתו.

6

גודל יציאה:הפרמטרים המימדיים הפיזיים המגדירים את גדלי היציאה על השסתום וסגנון הברגה.

7

מתח מדורג של סליל:עבור שסתומים המופעלים חשמלית, מדד של המתח המרבי שניתן לקיים על ידי סליל ההפעלה ועשוי להיות מדורג ב-DC ו-AC וולט.





הסוגים הנפוצים של שסתום פנאומטי

Pneumatic Three-Way High Pressure Explosion Ball Valve

שסתום פנאומטי אלקטרומגנטי

שסתומים פנאומטיים אלקטרומגנטיים נשלטים על ידי שדות מגנטיים על סלילים וסולנואיד. עקרון העבודה שלהם הוא די פשוט. זרם ממקור חשמלי חיצוני מסופק לסלילים. אינטראקציה בין השדה המגנטי בסלילים ובסולנואיד גורמת לגזע השסתום לנוע.

Three-Piece Ball Valve

שסתום מופעל פנאומטי

שסתומים המופעלים באופן פנאומטי נשלטים בדרך כלל על ידי אותו זרם אוויר דחוס הפועל במערכת הפנאומטית. נוכחותו או היעדרותו משפיעים על עבודתם בתנאים מסוימים.

Electric Rotary Valve Actuator

שסתום פנאומטי מכני

שסתומים פנאומטיים מכניים מונעים על ידי כוח מכני, למשל, באמצעות מנוף. ישנן אפשרויות רבות, למשל ב90-צעדי מעלות או גרסאות רבע סיבוב. לרוב, הם מבצעים משימות פשוטות (פתיחה/סגירה).

היתרונות של שסתום פנאומטי
Pneumatic PTFE Lined Plug Valve

פשוט ואמין

שסתומים פניאומטיים קלים להתקנה ולתפעול, הדורשים הכשרה ותחזוקה מינימלית. הטכנולוגיה גם מאוד יציבה ואמינה, מה שהופך אותה לבחירה אידיאלית עבור תהליכים שחייבים לפעול 24×7.

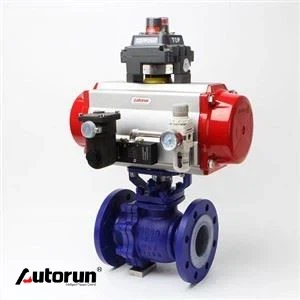

Pneumatic Fluorine Lined Ball Valve

חסכונית באנרגיה

בהשוואה לחלק ממקבילותיו, כמו שסתומים חשמליים, שסתומים פניאומטיים צורכים פחות חשמל, מה שהופך אותם לחסכוניים יותר וחסכוניים יותר באנרגיה.

Electric Actuator Ball Valve

עלות תועלת

בנוסף להיותם חסכוניים באנרגיה, שסתומים פנאומטיים הם בדרך כלל חסכוניים בהשוואה לסוגים אחרים של שסתומים. הם גם עמידים וקלים לתיקון, עם תחזוקה מינימלית הנדרשת.

Odl Electric PVC Plastic Ball Valve

מגוון רחב של תאימות

שסתומים פנאומטיים תואמים למספר נוזלים וניתן להשתמש בהם גם בתעשיות שונות, מייצור ועד HVAC, למנות רק כמה. גמישות זו הופכת את השסתומים הפנאומטיים לאפשרות הרצויה עבור מגוון רחב של יישומים.



חומרי שיכון שסתומים פניאומטיים

פלסטיק בדרגה תעשייתית (כמו PVC וניילון)

שסתומי פלסטיק הם קלים, עמידים וחסכוניים. החומר מתאים ליישומים פנאומטיים הכוללים אוויר וכימיקלים קורוזיביים. אבל לשסתומי פלסטיק יש דירוג לחץ וטמפרטורה נמוכים בהשוואה לשסתומי פליז ונירוסטה.

אֲלוּמִינְיוּם

אלומיניום היא מתכת קלת משקל שיש לה כשליש ממשקל הפלדה. האלומיניום עמיד בפני קורוזיה בפני גזים אטמוספריים ולכן מתאים ליישומי שסתומים פניאומטיים. החומר משמש בעיקר לבניית הרכיבים החיצוניים של השסתום הפנאומטי, כמו תגי הזיהוי או גלגלי הידיים.

נירוסטה (304/316)

נירוסטה היא חומר מאוד עמיד ועמיד, אך היא יקרה יותר מפליז. שסתומים העשויים מנירוסטה עמידים ביעילות בפני דליפות, וניתן להפעיל את השסתומים הללו בטמפרטורות גבוהות מאוד בהשוואה לפליז. נירוסטה עמידה בפני קורוזיה ומחזיקה מעמד הרבה יותר זמן בהשוואה לפליז, והיא בחירה אידיאלית עבור יישומים פנאומטיים בטמפרטורה גבוהה ובלחץ גבוה. פלדת אל-חלד משמשת בדרך כלל בגופי השסתומים הפנאומטיים ובחומרי עיטור כמו מושבים, דיסקים וטריזים.

פליז

פליז הוא סגסוגת של נחושת ואבץ, והוא חומר מצוין לזיוף וחזק. פליז משמש ביישומים פנאומטיים הכוללים גזים לא קורוזיביים. החומר יכול לעמוד יותר בחום בהשוואה ל-PVC אך מגיע במחיר גבוה יותר. פליז ניתן לרתך בקלות, והוא רב תכליתי יותר בהשוואה לנירוסטה. פליז משמש בדרך כלל לבניית גופי שסתומים פנאומטיים וחלקי קצה.



חומרי איטום שסתומים פניאומטיים



Heavy Duty Scotch Yoke Type Pneumatic Actuator Single Acting

NBR (ניטריל-בוטדיאן גומי)

ל-NBR עמידות טובה בפני דחיסה ובלאי כללי אך הוא רגיש מאוד לשינויי מזג אוויר. NBR מתאים לאוויר וגזים אינרטיים אך בעל עמידות נמוכה לאוזון, אמוניה וקיטור. אטמי NBR יכולים לספק איטום רציף למדיה גזי רק בטמפרטורות נמוכות בהשוואה לתכונות האיטום של FKM.

Double Acting Heavy Duty Scotch Yoke Type Pneumatic Actuator

FKM (ויטון)

FKM משמש בדרך כלל לייצור טבעות O, אטמים ואטמים עבור שסתומים פניאומטיים. לאתמי FKM יש עמידות מצוינת לאמצעי התקשורת, להזדקנות ולאוזון. FKM מתאים ליישומים פנאומטיים בטמפרטורה בינונית-גבוהה ויש לו עמידות תרמית גבוהה יותר מ-PTFE. כמו כן, ל-FKM יש חוזק מעולה, יכולות איטום וגמישות בהשוואה ל-PTFE. לחומר עמידות כימית כללית מעולה מה שהופך אותו מתאים לדלקים גזים, והחומר מציג עמידות כימית גבוהה יותר באופן אוניברסלי בהשוואה ל-NBR.

Heavy Duty Pneumatic Pinch Valve

PTFE (טפלון)

PTFE מתאים ליישומים פניאומטיים בטמפרטורה גבוהה ובלחץ. החומר אינו אלסטי ובעל עמידות טובה בפני שחיקה ורוב הכימיקלים. PTFE מציע עמידות מעולה לכימיקלים גזים בהשוואה ל-FKM.





היישומים של שסתום פנאומטי

Pneumatic PVC Ball Valve

נפט וגז

שסתומים המופעלים פנאומטית משמשים לשליטה בזרימת הנפט והגז בצינורות, תהליכי זיקוק ומערכות אחסון.
Pneumatic Flange Ball Valve

רכב

מפעילים פנאומטיים משמשים במערכות בקרת מנוע, בקרת תיבת הילוכים ובלמים.
Pneumatic Plastic Ball Valve

ייצור

שסתומי סולנואיד משמשים לשליטה בזרימת האוויר במערכת פנאומטית.
Pneumatic Flange Ball Valve

עיבוד כימי

במפעלים כימיים, שסתומי נירוסטה אלה מווסתים את זרימתם של מגוון רחב של כימיקלים. יכולתם לעמוד בתנאים קשים ובחומרים קורוזיביים הופכת אותם לבחירה פופולרית.
Pneumatic Two Piece Ball Valve

טיפול במים

שסתומים המופעלים פנאומטית משמשים במתקני טיפול במים לשליטה בזרימת המים וחומרים אחרים בשלבי הטיפול השונים. האמינות שלהם וקלות האוטומציה הופכים אותם לאידיאליים עבור יישום זה.
Pneumatic Thread Ball Valve

תעשיית המזון והמשקאות

שסתומים אלו משמשים בשלבים שונים של ייצור מזון ומשקאות, החל מערבוב מרכיבים ועד לאריזה. לעתים קרובות הם נבחרים בשל יכולתם לנקות במקום (CIP) ולעוקר במקום (SIP), שהם חיוניים בשמירה על תקני היגיינה.
Pneumatic Actuated Three Pieces Ball Valve

תעשיית התרופות

בייצור תרופות, שסתומים המופעלים פנאומטית משמשים לשליטה בזרימת החומרים, התמיסות והמוצרים המוגמרים. היכולת שלהם להציע שליטה מדויקת ולעמוד בתקני היגיינה מחמירים הופכת אותם למתאימים לענף זה.
Pneumatic Stainless Steel Ball Valve

ייצור חשמל

בתחנות כוח, שסתומים אלו משמשים לשליטה בזרימת הקיטור, המים ונוזלים אחרים. לרוב הם חלק ממערכות בטיחות, המסייעות במניעת מצבי לחץ יתר והבטחת תפעול בטוח של המפעל.



התעודה שלנו
201903131647139906681
CE EX למפעיל שסתומים
201904150943378510703
ISO9001:2015
201903131647398225081
ODL OHQ CE
201903131650059492132
SIL-3 עבור מפעיל שסתום 01




המפעל שלנו
20230913160246b8e3bf8d70564e319a890378eb55a5c2
2023091317424213d4eb8020e6402082f123c265716487
20230913160302115959621de240e5a2378f1ea9e0f347
202309131743179651752a3dcd41669ce47c229ad69e08



מדריך אולטימטיבי לשסתום פנאומטי

ש: איך אני בוחר שסתום פנאומטי?

ת: יש לקחת בחשבון חמש דרישות בסיסיות:
כְּלֵי תִקְשׁוֹרֶת.
שיטת הפעלת שסתום.
שסתום קפיצי חוזר או שסתום הפעלה מעוכב.
תצורת שסתום פנאומטי.
קיבולת זרימה (גודל שסתום).

ש: מהם ארבעת הסיווגים של שסתומי בקרה פנאומטיים?

ת: שסתומים פניאומטיים עם בקרת כיוון דו-כיוונית.
שסתומים פניאומטיים עם בקרת כיוון תלת כיוונית.
שסתומים פניאומטיים עם בקרת כיוון ארבע כיוונית.
שסתומי קיזוז פנאומטיים.

ש: מהו השסתום הפנאומטי הנפוץ ביותר?

ת: בין סוגי השסתומים הנפוצים ביותר שנמצאים במערכות פנאומטיות, לשסתומי הכיוון לארבעה כיוונים יש ארבע יציאות שהופכות למעשה את התנועה של צילינדר בסיסי או מנוע.

ש: מהו שסתום פנאומטי 5 3?

ת: לשסתום 5/3-יש חמש יציאות ושלושה מצבים. יש להם שני סולנואידים שכל אחד מהם יכול לשלוט במצב שסתום. אם אין סולנואיד מופעל, השסתום חוזר למצב המרכזי.

ש: כמה לחץ צריך שסתום פנאומטי?

ת: מפעילי שסתומי כיבוי פנאומטיים תמיד מותאמים ללחץ מינימלי של 5.5 BARG, (80 psig).

ש: מדוע שסתומים פנאומטיים נכשלים?

ת: פסולת זרה או שוחקת בצנרת. אי התאמה חומרית למוצר שהוא תהליכי. הליכי הרכבה, התקנה או תחזוקה שגויים שבוצעו על השסתום. מים או פסולת זרה בחברת התעופה של המפעל עלולים לגרום לכשל במפעיל הפנאומטי.

ש: מה ההבדל בין שסתומים פנאומטיים 5 2 ו-5 3?

ת: עם שסתום 5/2, תנועה יכולה להיות פנאומטית מלאה. לבסוף, לשסתום 5/3 יש את אותו מספר יציאות כמו לגרסת ה-5/2, אך עמדת מיתוג נוספת. מה שנקרא "מצב אמצע" זה מציע למערכת הבקרה עמדה נוספת כאשר לא מופעלים אותות הפעלה.

ש: מה ההבדל בין שסתומים פנאומטיים תלת-כיוונים ל-4-כיוונים?

ת: 3-שסתום דרך מאפשר זרימת נוזלים למפעיל במצב אחד ומוציא את הנוזל ממנו במצב השני. לחלק מהשסתומים 3-יש מיקום שלישי שחוסם את הזרימה בכל היציאות. מפעיל כפול מחייב שסתום 4-כיווני. שסתום דרך 4- מפעיל לחץ ומוציא שתי יציאות באופן תלוי זה בזה.

ש: מהו שם אחר לשסתום פנאומטי?

ת: שסתום המופעל באוויר, המכונה גם שסתום פנאומטי, הוא סוג של שסתום צינור המופעל באמצעות כוח המשתמש בלחץ אוויר כדי לבצע פונקציה הדומה לסולנואיד.

ש: מהו 5-שסתום פנאומטי דרך?

ת: שסתום זה מאפשר שליטה פנאומטית של מיקום, זרימה, לחץ וטמפרטורה. שסתום זה הוא שסתום 5/2 כלומר יש לו 5 יציאות; שתי יציאות פליטה בגודל 1/8 אינץ' דרכן מווסת האוויר כשהוא זורם החוצה, שתי יציאות חשמל בגודל 1/4 אינץ' המספקות את המערכת, יציאת אספקה ​​בגודל 1/4 אינץ' לכניסת לחץ האוויר ו-2 מצבי זרימה.

ש: מהו שסתום פנאומטי 4 2?

ת: 4-שסתום 2 מצב ידוע בתור 4/2. שסתומים אלה נפוצים ביישומי צילינדרים כפולים שבהם הם תמיד מספקים לחץ לצד אחד של הגליל תוך אוורור הצד הנגדי לאטמוספירה.

ש: מהן התצורות של שסתומים פנאומטיים?

ת: תצורות של שסתומים פנאומטיים הנפוצים כוללים 5/3, 5/2, 4/2, 3/2 ו-2/2. שסתומים פניאומטיים יכולים להיות קפיציים או מעוכבים. בשסתומי קפיצי היסט, השסתום יחזור למצב ההתחלה או למצב ההתחלה כאשר כל הפעלה תוסר.

ש: מהם מספרי היציאות עבור שסתומים פניאומטיים?

ת: שסתומים פניאומטיים נוצרים בדרך כלל עם שלושה מספרי יציאות: 3, 4 ו-5. 3-שסתומי יציאה נחשבים 3-שסתומי דרך שיכולים לשלוט ביציאת צילינדר בודדת. שסתומים עם 4 יציאות יכולים לשלוט על יציאות שני צילינדרים בעזרת יציאת פליטה משותפת אחת. 5-גרסאות יציאות מאפשרות יציאות פליטה בודדות.

ש: איך אתה מסווג שסתומים פנאומטיים?

ת: ניתן לסווג את השסתומים הפנאומטיים לפי סוג המפעילים שבהם הם משתמשים. הם יכולים להיות מצוידים במפעילים אלקטרומגנטיים, מופעלי אוויר או מכניים. שסתומי סולנואיד מגיבים לאות חשמלי על ידי פתיחה וסגירה. הם מווסתים את זרימת האוויר במערכת פניאומטית ואת זרימת הנוזל במערכת הידראולית.

ש: מהי דפוס הזרימה של שסתום פנאומטי?

ת: נתיבי הזרימה של שסתום לא מופעל הם כניסה לצילינדר 2 וצילינדר 1 לפליטה. כאשר מופעל, הכניסה מחוברת לצילינדר 1 וצילינדר 2 מחובר למפלט. לשסתומי קופסה לארבעה כיוונים יש יציאת פליטה אחת המשותפת לכל יציאות הצילינדר.

ש: מהו שם אחר לשסתום פנאומטי?

ת: שסתום פנאומטי, המכונה בדרך כלל שסתום בקרה כיווני חוסם או מסיט את זרימת האוויר הדחוס או גזים אחרים בתוך מערכת. שסתומים אלה משמשים להנעת רכיבים אחרים כגון מפעיל, תפסן, כלי יד או מכשיר אחר ומשמשים גם להפעלת שסתומים אחרים.

ש: מה מציינת הספרה 1 או האות P בשסתום פנאומטי?

ת: יצרנים שונים מסמנים יציאות שסתומים באותיות שונות, אך התוויות מימין הן סטנדרטיות למדי. "P" מייצג את יציאת כניסת הלחץ, "A" ו-"B" הם יציאות (בדרך כלל בצנרת ליציאות 'הארכה' ו'חזרה' בצילינדר), ו-"R" ו-"S" מציינים את יציאות הפליטה.

ש: האם שסתומים פנאומטיים צריכים חשמל?

ת: מפעילים פניאומטיים מסתמכים על אוויר דחוס או גז כמקור הכוח העיקרי. מפעילים אלה אינם דורשים מנוע, אך יש צורך בחשמל כאשר הם משולבים עם שסתום סולנואיד אינטגרלי אשר מכונה בדרך כלל שסתום פיילוט. ניתן להשיג טיסות מרחוק גם באמצעות יציאת אספקת האוויר.

ש: מהו שסתום בטיחות פנאומטי?

ת: שסתומי בטיחות פניאומטיים שולטים בלחץ האוויר במערכות אוויר דחוס/פניאומטיות. שסתומי שחרור לחץ אלו מאפשרים ללחץ עודף להימלט על ידי פתיחה כאשר מגיעים ללחץ סף, ומונעים נזק לציוד או פציעה אפשרית לעובדים.

ש: מה ההבדל בין שסתום בקרה לשסתום פנאומטי?

ת: ההבדל הגדול ביותר בין שני סוגי השסתומים הללו הוא ששסתום הבקרה זקוק לאנרגיה חיצונית (כגון ספק כוח או מקור גז) ככוח המניע, והמיקום היחסי של המיירט בשסתום משתנה על ידי שליטה במכשיר. אות, כדי לשנות את קצב הזרימה.
